Créations

La Pergola!

Notre projet au long cours, depuis 6 mois avec ma compagne, enfin terminé et livré au service de la cérémonie du plus beau mariage qu’il m’a été donnée de connaitre (pour l’instant ^_^).

pergola 12

Voici quelques photos qui retrace l’histoire de ce projet :

pergo100 pergo101

pergola 1pergola 2pergola 4pergola 6pergola 7pergola 8pergola xpergola 11
pergola 13

  • Matériel et conseils avisés du maitre ferronnier : David
  • Design, vitrail et ferronnerie : Charlotte
  • Conception fonctionnel, fonderie et ferronnerie : Alexandre



Merci David, bravo Charlotte, et vivent les mariés !!

4 août 2015
https://fonderie-de-la-cote.fr/wp-content/uploads/2016/12/Sans-titre.png 0 0 Alexandre Behot https://fonderie-de-la-cote.fr/wp-content/uploads/2016/12/Sans-titre.png Alexandre Behot2015-08-04 23:02:562016-02-19 20:52:24La Pergola!
Techniques, Travaux sur modèle

Moulage au trousseau

Au commencement était le plan

Assiette1

Il s’agit d’une pièce assez simple car le client souhaite qu’elle soit entièrement reprise en usinage. La demie-coupe de droite montre la pièce brute, celle de gauche l’usinée. C’est une pièce de révolution.

Si vous n’êtes pas familier des techniques de moulage, il vaut mieux commencer ici.

Les mouleurs ont souvent à travailler les pièces de révolution : diverses poulies, roues, bandages… mais les plus symboliques de toutes sont les canons et les cloches. Par ailleurs, les mouleurs sont généralement des gens économes, particulièrement de leur temps. Comme me l’a dit un jour un chef d’atelier pour le compte duquel je devais améliorer un process de production « va voire les feignants, ce sont eux qui ont les meilleures idées ». Pour réaliser un moule de révolution, l’idée est de ne pas s’embarrasser d’un modèle. On pratique le moulage au trousseau.

Prenez un châssis, un arbre et une crapaudine. Attention, une crapaudine n’est pas une espèce de batracien femelle mais une pièce qui assure une liaison pivot entre un arbre vertical et le sol.Assiette2On sert le sable dans le châssis.

Assiette3Jusqu’en haut, puis on règle le tout.

Assiette11

On installe la planche a trousser sur l’arbre et c’est parti pour un tour, deux tours…Assiette5

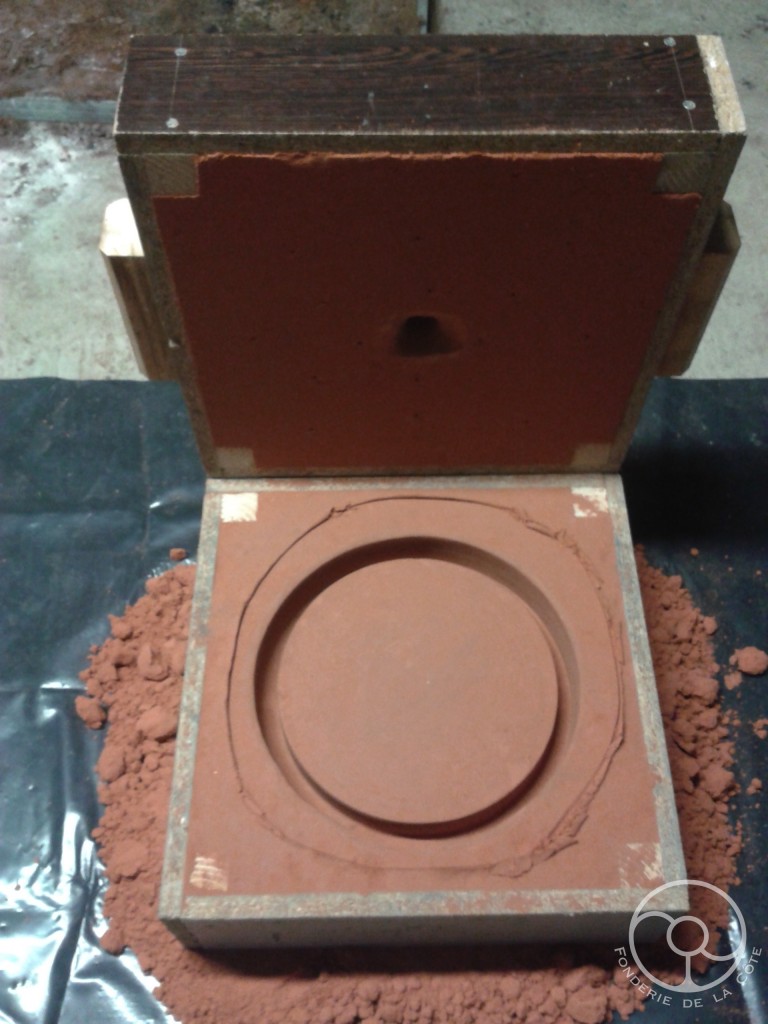

Un dessein vaut mieux qu’un long discours. Voici l’empreinte dans le châssis inférieur, le châssis supérieur est moulé à part et ne contient que des évents et la descente de coulée. Je crée un joint en entaillant la périphérie du plan de joint du demi moule inférieur. La collerette de sable relevé va, en s’écrasant au moment du remmoulage, assurer l’étanchéité.Assiette6

On remmoule, et on charge.
Assiette7

Le travail du mouleur est terminé, voici que rentre en scène le fondeur… 5 secondes pour couler, 30min de refroidissement (par-ce-que l’on est toujours trop pressé de voire le résultat) et voilà: Assiette8Assiette9

18 décembre 2014
